MS3931-A手動屏蔽箱
MS3931-A手動屏蔽箱
產品名稱 手動屏蔽箱
產品型號 MS3931-A /390(W)*310(D)*140(H)
產品料號 60.00.001.1300
產品介紹
MS3931-A是一款經濟型手動屏蔽箱，適用于搭建智能手機、WI-FI、藍牙、智能電網設備、汽車電子、無人機、智能家居等領域的模組、終端測試解決方案平臺。該屏蔽箱采用優質大廠的板材激光數控裁剪、鈑金成型、電鍍、靜電噴涂烤漆、組裝調試、老化、測試檢驗等十幾道嚴格工藝制作而成，具有屏蔽效能高、結構可靠、性能穩定之優點。濾波器選取方面可根據客戶實際需求，配置相應的I/O數據接口、射頻接口，或定案開發非標通訊接口。

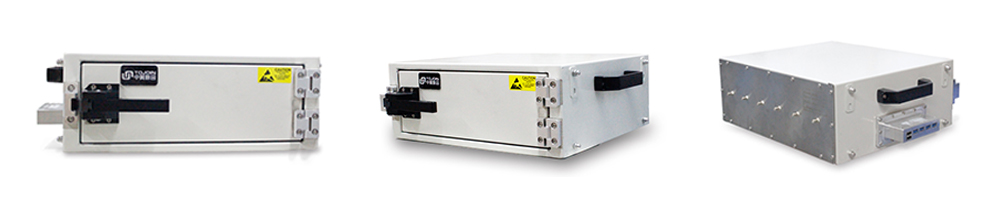

產品外觀
產品特點
◆ 屏蔽箱小巧輕便，便于搬運和移動。可多個疊加放置，便于批量化測試操作。
◆ 工作尺寸滿足市場上智能移動終端大部分測試要求。采用新型吸波材料，將箱內折反射波信號降低最低，減少因環境引起誤測機率。
◆ 齊全的通信接口設計，讓您搭建測試平臺更得心應手、方便快捷。
技術指標
工作頻率Working frequency（GHz） | 0.8～8 |
屏蔽效果Shielding effect | ≥75 dB @2.4GHz |
≥65 dB @5.8GHz | |
接口類型Interface Type | VGA、DB9、DB25、USB2.0、USB3.0、SMA、RJ45、BNC、RCA、DC、AC、光纖、HDMI、AV3.5等接口客戶根據實際使用情況可選擇組合 |
濾波器開口數量numbers of filters | 1 pcs |
工作溫度working temperature（°C） | 常溫工作 |
內尺寸Inside Dimensions（mm） | 390(W)*310(D)*140(H) |
外觀尺寸Dimensions（mm） | 500(W)*400(D)*150(H) |
重量Weight（kg） | 約10 |
外觀顏色Appearance of color | 米黃色（可依客戶要求選用） |

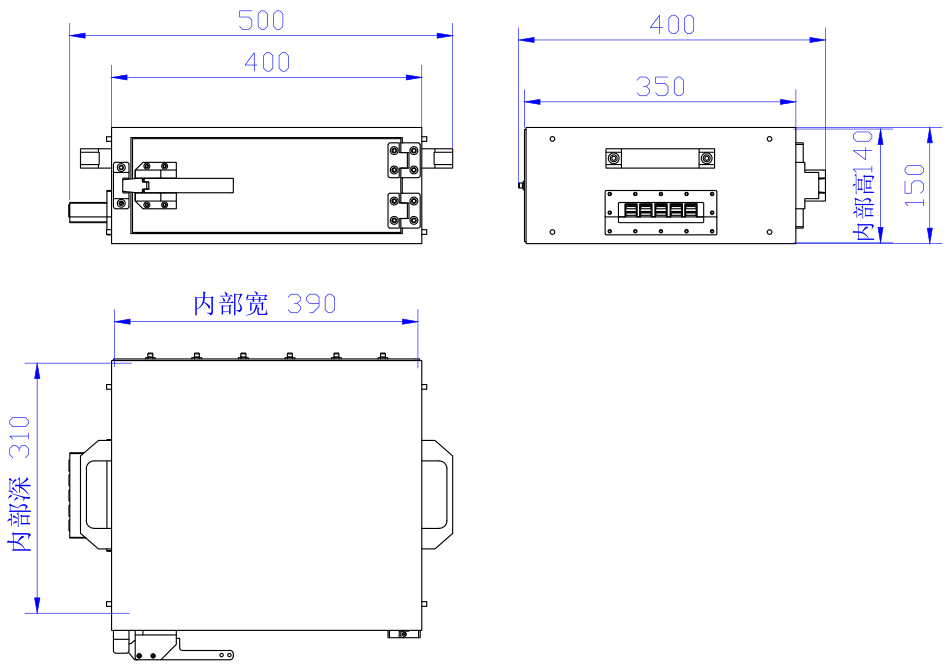

外觀結構圖

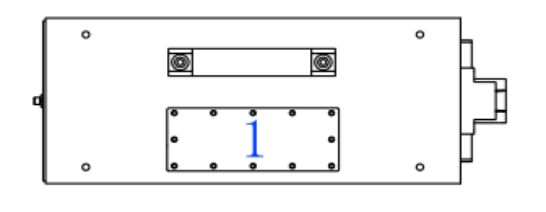

注：濾波器可根據客戶需要組合、選用。
