天線耦合板antenna coupler

可以在不使用任何物理RF連接器的情況下在屏蔽箱中測量DUT的近場波，可用于當前和未來的通信技術，如GSM，WCDMA，WiMAX，LTE，GNSS，藍牙，Wi-Fi，其頻率范圍從80MHz到6GHz，可以用于多頻帶DUT測試、GO/NOGO測試、2G，3G和4G網絡設備測試、執行有效和穩定的RF耦合。

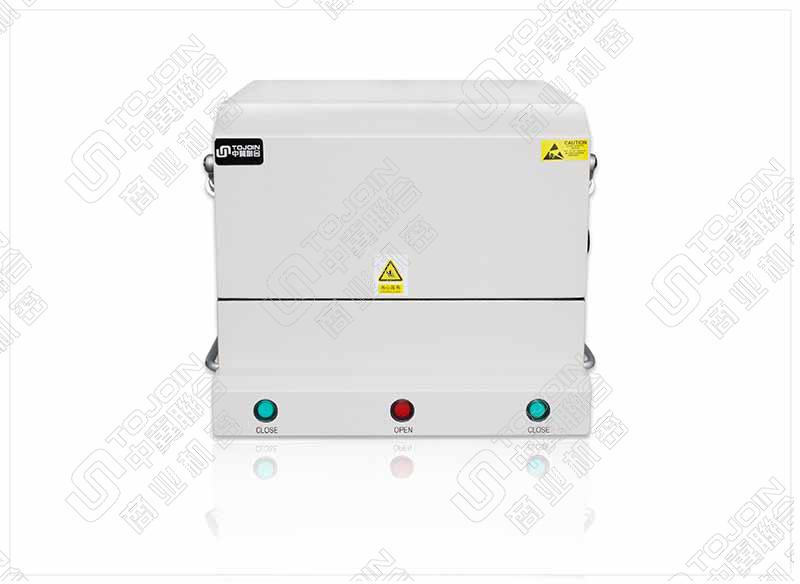

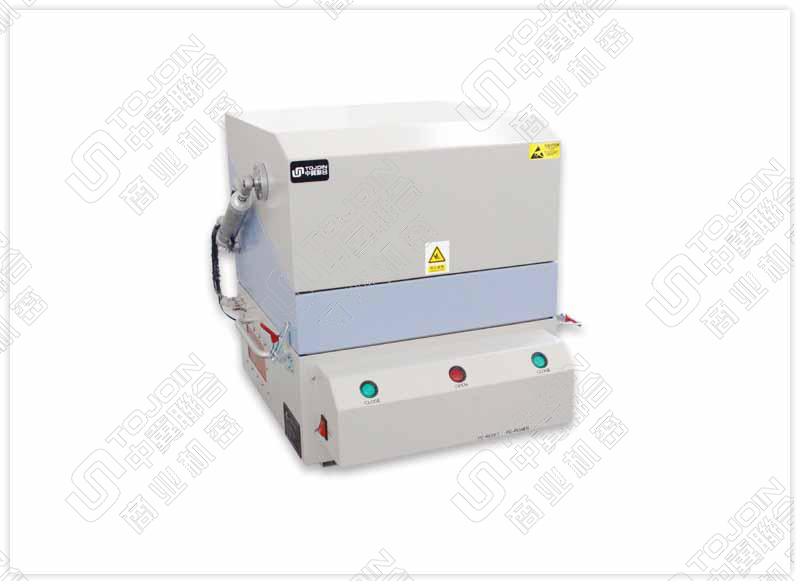

射頻屏蔽箱 RF shielding box

屏蔽箱的基本含義：屏蔽箱是利用導電或者導磁材料制成的各種形狀的屏蔽體，將電磁能力限制在一定空間范圍內，用于抑制輻射干擾的金屬體。并對傳導和輻射進行處理，以實現給被測無線通訊設備提供無干擾的測試環境的設備。

對于無線通訊產品生產廠商而言，產品不能及時面市或迅速上量帶來的是大量產值和利潤的流失。直接影響后續業務和市場份額的拓展。

射頻測試工藝通常是手機等無線通訊類設備產線中最為復雜、影響最大的流程，通常也是產線的瓶頸。射頻測試站通常由測試儀表、屏蔽箱、測試軟件等幾部分構成，通常又可分為校準測試、綜合測試、天線測試等等幾類。由于產能的要求，通常射頻測試工藝由多個相同的測試站并行運行。某個或某些測試工位的通過率偏低；產出降低就會導致產線瓶頸、生產成本劇增，而究其原因，大致可分為： 產品設計或物料原因、測試的問題（誤測問題）、射頻干擾等環境因素、測試的不確定問題。

電磁干擾/EMI是整個電子領域必須面臨和克服的一個問題，一般在無線通訊產品比如：手機、無線網卡、無線路由器、無線耳機、藍牙耳機、wi-fi、wimax、數據卡、對講機、RFID等等無線通訊類設備和無線通訊類模塊等在進行板測、終測過程中，都是通過使用射頻測試屏蔽箱來改善測試環境的。

三、屏蔽箱作用

隔離外部基站信號、外部干擾信號。

吸收箱內射頻信號，降低干擾。

降低人員的影響，測試更精確。

節省操作時間，提高工作效率。

隔離相鄰測試設備的干擾。

多種測試流程的整合，簡化流程提高效率。

應用范圍：1、為無線通訊產品提供高效隔離的測試環境，避免公網信號的干擾，避免不同測試系統之間的干擾，如手機，wifi模塊，數據卡，CPE或其他電子產品測試；2、配合生產線穩定性測試，自動化機械手測試，大規模一致性測試；3、其他通信技術測試，如GSM，WCDMA，WiMAX，LTE，GNSS，Bluetooth，WIFI等等。
